產品簡介

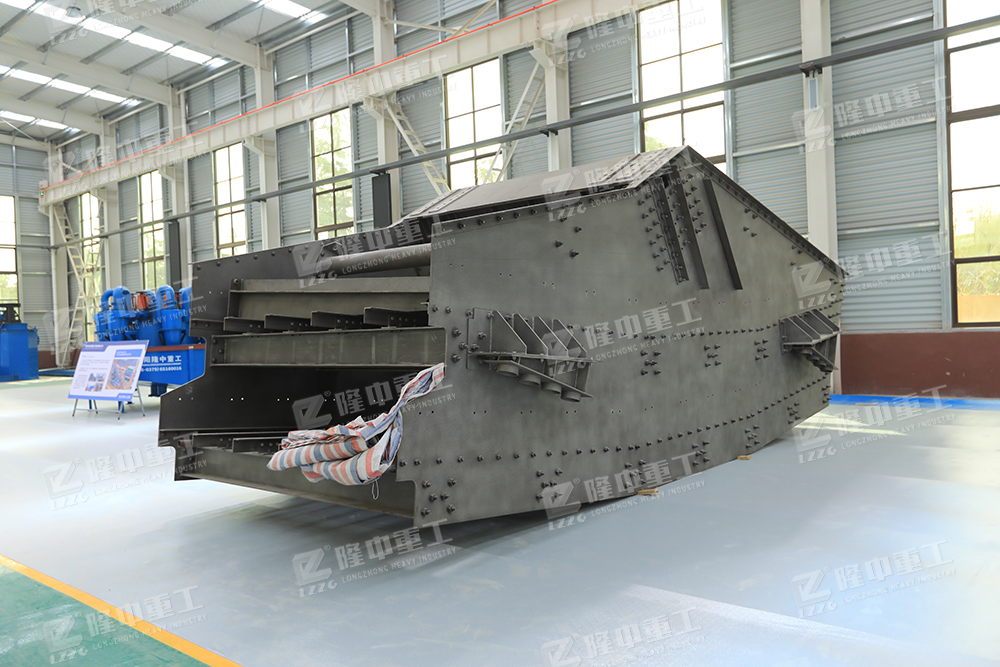

香蕉振動篩是以外形來定義的，簡稱香蕉篩，具有箱式振動器和多段不同傾角篩麵的直線振動篩，篩箱的形狀與香蕉相似。JR型香蕉篩適用於煤炭或類似比重的礦物幹式、幹濕式篩分；煤炭脫介、脫泥等作業。

該係列根據篩機不同用途及處理量大小，采用不同的篩分麵積、篩縫尺寸、篩麵分段數量以及篩麵傾角，分單層和雙層產品，工作麵積5.7m2~30.2m2，共20種主要規格型號，可基本滿足各種類型礦井和選煤廠生產需要。

香蕉振動篩是由電動機和激振器作為振動源，激振器主要是由偏心軸、皮帶輪、軸承及軸承座等組成，激振器安裝在篩箱側板上，並由電動機通過三角皮帶或軟連接與其相連，電動機帶動偏心軸旋轉，產生離心慣性力，迫使篩箱振動。香蕉篩篩箱運動軌跡為橢圓，同時篩麵有較大的傾角（20°），物料從入料端落入篩網後在振動力的作用下迅速前進、鬆散透篩，完成篩分作業。

工作原理

香蕉振動篩在入料端有一斜坡麵，先以34°開始，緊接著角度下降到大約為10°的出料端為止。篩麵采用不同傾角的折線形式，從入料端到出料端物料層厚度是不變。各段篩麵上物料量與流速比值穩定、料層較高，呈現均勻狀態篩分效率顯著提高，比相同有 效麵積篩分機的處理量提高1-2倍，對於細粒含量高，特別是物料中料度占分級粒度尺寸小於1/2的物料含量較大時，香蕉型振動篩分機具有較高的篩分效率。

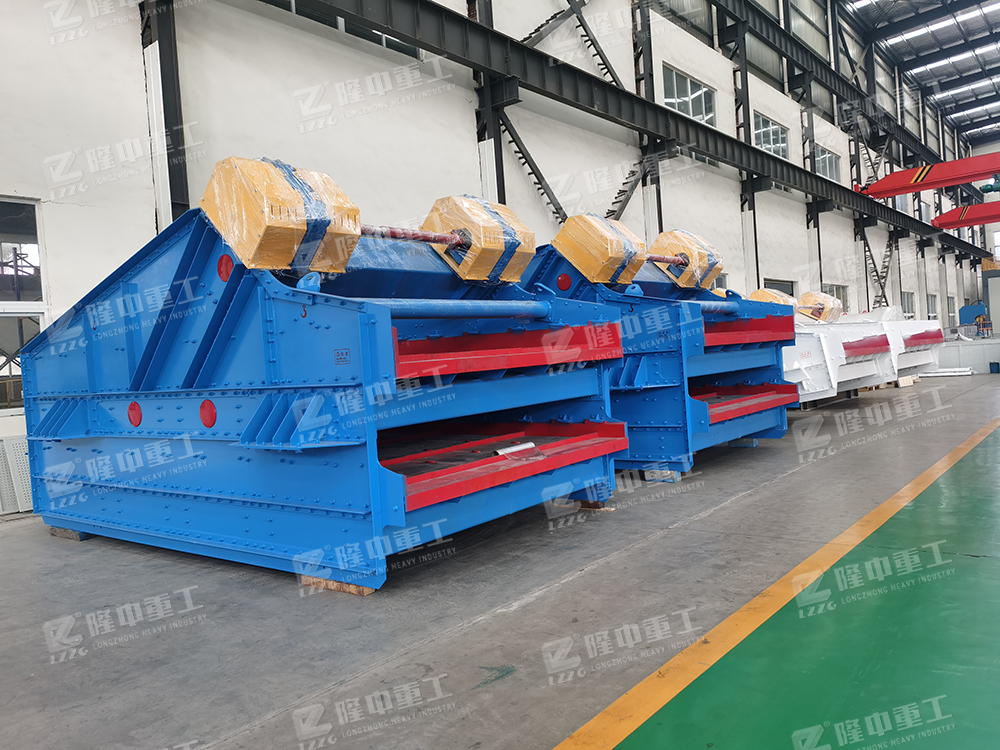

香蕉篩主要由篩箱、篩網、激振器、減振彈簧和下座架等組成。香蕉篩是由電動機和激振器作為振動源，激振器主要是由偏心軸、皮帶輪、軸承及軸承座等組成，激振器安裝在篩箱側板上，並由電動機通過三角皮帶或軟連接與其相連，電動機帶動偏心軸旋轉，產生離心慣性力，迫使篩箱振動。

香蕉篩結構和技術特點

1、應用等厚篩分原理，針對不同的物料特性，采用不同的振動參數、分段數量及篩麵傾角，篩麵傾角過度平緩，篩麵分段數量4~7段，能夠保證**佳的篩分工藝效果。同時平緩的傾角過度和較多的分段數量有利於篩麵壽命提高。

2、振動器：采用世界先進水平的JR型箱式振動器（詳見JR振動器介紹），飛濺潤滑、箱體內置潤滑油道，保證軸承充分潤滑，齒輪為高**度斜齒輪，軸承為振動設備專用軸承，放油螺塞帶磁性，外置式有機塑料透明油標，可很方便的觀察油位，采用特殊措施保證軸承和齒輪舒服工作，振動器噪聲低於75分貝，軸承溫度小於50度。

3、激振器大梁采用三工字型梁結構，克服了方形梁中間受力不好的問題，內設加強筋板，剛度大，重量輕，焊後去應力處理。

4、支撐篩麵的下橫梁采用特製工字型梁，橫梁與篩麵係統的連接為高強螺栓連接，避免了因焊接造成橫梁局部應力集中，橫梁壽命低的問題。同時，用戶可很方便的對篩麵係統進行維護。

5．側板外形切割及鑽孔由高**度數控車床完成，確保外形及鑽孔的**度，側板上無焊縫，避免側板產生應力集中，從而防止側板開裂。

6．篩麵固定方式有兩種，一種是兩端聚氨酯壓木中間軌座式，一種為兩端聚氨酯壓木中間壓板式，可以安裝聚氨酯篩麵，也可以安裝不鏽鋼篩麵。用戶可根據需要選配，非常靈活。

技術參數
