設備介紹

　　本方案是對建築打樁泥漿生產過程中固體顆粒（粗、細砂）實現回收，及尾水淨化、固廢（泥）幹堆處理，進行的係統模塊化設計，在外觀上結構上有著很大的創新。

　　研發背景

　　在建築施工過程中，需要進行樁基工程的施工，泥漿水起著重要的保護井壁作用，但是多餘泥漿水的處理一直是困擾工程施工的難題。現在很多采用的方式是把現場泥漿水運到郊外垃圾場，讓其自然幹化，這種處理方式原始落後，產生了很多問題，一是費用高、效率低，很難滿足施工進度要求，同時也造成現場環境惡劣，甚至嚴重影響市容環境。

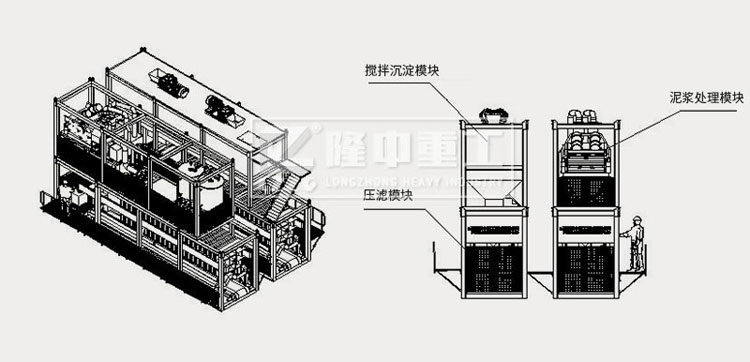

　　組成結構

　　該模塊化打樁泥漿處理設備整體分為三大模塊：泥漿處理模塊、攪拌沉澱模塊以及壓濾模塊。原料漿由渣漿泵通過管道送入泥漿淨化機，泥漿處理模塊於攪拌沉澱模塊之間用管道連接並自流，藥劑由計量泵通過管道送入攪拌沉澱池，攪拌沉澱模塊與壓濾模塊壓濾機專用泵和管道連接，2個壓濾機壓濾出的清水由管道外接至清水池，壓濾出的泥餅掉落在壓濾機下的皮帶機中送出。

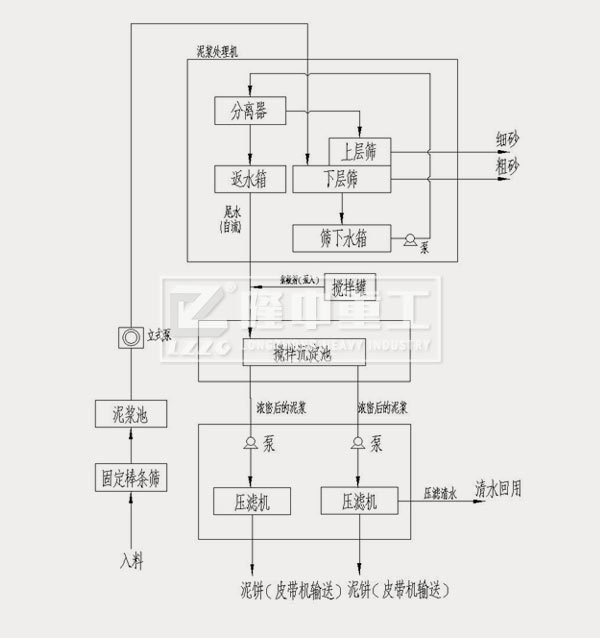

　　工藝流程

　　通過渣漿泵把泥漿送入泥漿機下層篩麵，經過振篩作用下層篩麵出粗砂（含少部分水），（細砂、泥和水）混合物進入篩下水箱，通過泵將通過2層篩麵的物料送入分離器進行泥砂分離，分離器底流口的漿料（細砂、泥和水）進入上層篩麵脫水，回收細砂（含少部分水），然後剩餘漿料（泥和水）進入篩下水箱。分離器返水（泥和水）進入攪拌沉澱池，底流口排出（泥和水）由泵打入高壓隔膜壓濾機產生泥餅（含水率小於30%），高壓隔膜壓濾機壓出泥餅，清水進入清水池回用。

　　工藝特點

　　1、合理的集成化模塊設計，有 效提高了場地利用率，不J占地麵積小，還.大地減少了施工的難度。

　　2、工藝合理，各部分設備之間的合理搭配，使其具有相比傳統設備更高的處理效率高。

　　3、模塊化的設計.大的縮短了處理環節中的物料傳遞過程，具有處理速度快、處理周期短的特點。

       技術參數
